รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง ประเทศจีน
ชื่อแบรนด์: Haiwen
ได้รับการรับรอง: ISO9001:2008
หมายเลขรุ่น: HW-8651
เงื่อนไขการชำระเงินและการจัดส่ง
ราคา: $0.50 - $5.00/pieces
รายละเอียดการบรรจุ: ตามความต้องการของลูกค้า การใช้ถุงพลาสติกและกล่องบรรจุภัณฑ์
สามารถในการผลิต: 100,000 ชิ้น / ชิ้นต่อเดือน
พิมพ์: |
สวิตช์เมมเบรน |
วัสดุปุ่มกด: |
F200 PET |
การอ้างอิงข้าม: |
เพท/พีซี |
สี: |
Pantone หรือ RAL |
อายุการใช้งาน: |
> 1 ล้านครั้ง |
อุณหภูมิในการทำงาน: |
-40 ℃ ~ +80 ℃ |
สวิตช์เมมเบรน FPC: |
วัสดุ PC หรือ PET |
นำ: |
ฝังตัว |
ออกแบบ: |
ขนาดที่กำหนดเอง, สี, รูปร่างปุ่ม, ความยาวสายเคเบิล |

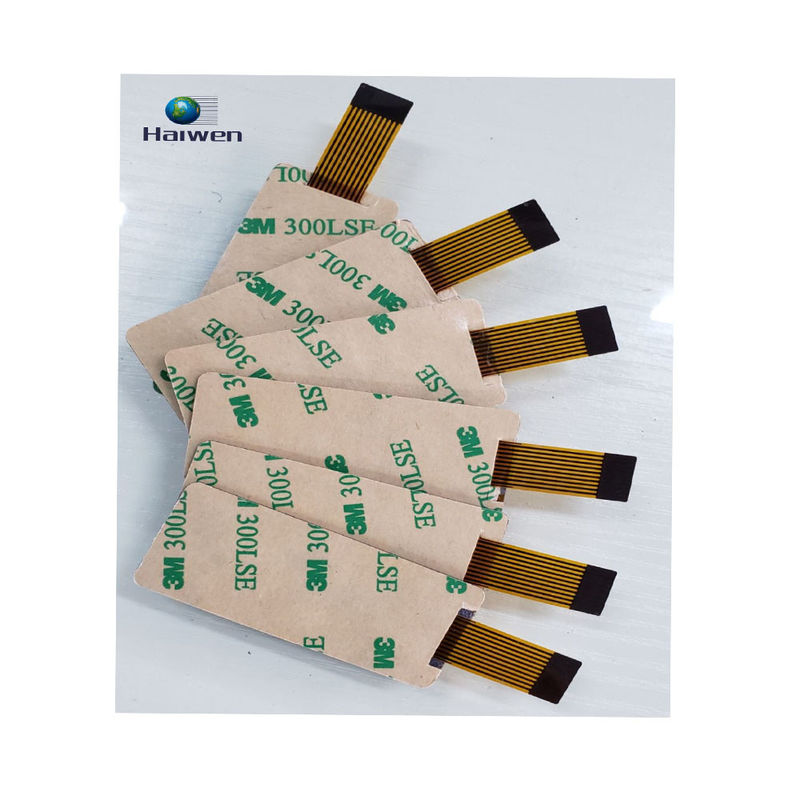

กาวหลัง: |
3 ม |
วงจร: |
FPC ที่ยืดหยุ่น |
ปุ่ม: |
สัมผัสนูน, แบนไม่สัมผัส |
ท่าเรือ: |
เซินเจิ้น |
พิมพ์: |
สวิตช์เมมเบรน |
วัสดุปุ่มกด: |
F200 PET |
การอ้างอิงข้าม: |
เพท/พีซี |
สี: |
Pantone หรือ RAL |
อายุการใช้งาน: |
> 1 ล้านครั้ง |
อุณหภูมิในการทำงาน: |
-40 ℃ ~ +80 ℃ |
สวิตช์เมมเบรน FPC: |
วัสดุ PC หรือ PET |
นำ: |
ฝังตัว |
ออกแบบ: |
ขนาดที่กำหนดเอง, สี, รูปร่างปุ่ม, ความยาวสายเคเบิล |
กาวหลัง: |
3 ม |
วงจร: |
FPC ที่ยืดหยุ่น |
ปุ่ม: |
สัมผัสนูน, แบนไม่สัมผัส |
ท่าเรือ: |
เซินเจิ้น |
การผลิตแผ่นปิดกราฟิก PET Membrane แบบกำหนดเอง
แผงปุ่มกดเมมเบรนมีความยืดหยุ่นโพลีคาร์บอเนตหรือฟิล์มโพลีเอสเตอร์ที่พิมพ์ด้วยตัวนำไฟฟ้าที่ทำจากวงจรหน้าสัมผัสสวิตช์เป็นหน้าสัมผัสสวิตช์
แป้นเมมเบรนมีจุดเด่นที่รูปทรงแบนทั้งชิ้น คุณภาพเล็ก กันฝุ่นได้ดี กันน้ำได้ดี เป็นโครงสร้างแบบกึ่งปิดนอกจากนี้ การออกแบบพาเนลและอิสระในการเลือกสีที่ยอดเยี่ยมการใช้งานในเชิงบวกของคอมพิวเตอร์เดสก์ท็อป เครื่องถ่ายเอกสาร เครื่องแฟกซ์ ของเล่น คอมพิวเตอร์สี่เหลี่ยม โปรแกรมประมวลผลคำ และพื้นที่อื่น ๆ ของการขยายตัว
ไฟ LED ที่เชื่อมบนชั้นวงจรยืดหยุ่น FPC ทำเป็นแผงปุ่มกดเมมเบรน25 Everlight 0805 ไฟ LED ประกอบอยู่ในแผงปุ่มกด โดมโลหะที่เพิ่มเข้าไปในแผงปุ่มเมมเบรนจะเป็นชั้นวงจรด้านบนหน้าต่าง LED ควรมีลายนูนรายละเอียดทั้งหมดนี้ทำให้การก่อสร้างมีเสถียรภาพการใช้ PET แบบด้าน F200 ทำให้ส่วนหุ้มชั้นนอกดูสวยงามปุ่มกด LED ใช้กันอย่างแพร่หลายเป็นปุ่มกดควบคุมอุตสาหกรรม เนื่องจากปุ่มสัมผัสที่ดี ฟังก์ชั่นที่ทรงพลังแป้นกดสามารถปรับแต่งได้ตามการออกแบบของลูกค้า เช่น ไอคอนปุ่ม สี เป็นต้น ตัวละครหลักเป็นแบบสายไฟพิมพ์ ความต้านทานต่ำ และใช้งานได้ดีรายการ HW-91206003 ที่มีฟังก์ชั่นที่แข็งแกร่งสามารถเชื่อมด้วยไฟ LED หลากสี ใช้โครงสร้างวงกลมกันน้ำและ 3M9495LEแผงปุ่มกดจึงเหมาะสำหรับสภาพแวดล้อมที่มีความชื้นในอากาศสูง
| พารามิเตอร์ทางเทคนิคหลักของสวิตช์เมมเบรน Haiwen | |
| (1) คุณสมบัติทางไฟฟ้า | |
| 1, แรงดันไฟฟ้า: | ≤ 50VDC |
| 2, ปัจจุบันทำงาน: | ≤ 100mA |
| 3 ความต้านทานต่อการติดต่อ: | 0.5 ~ 5โอห์ม |
| 4 ความต้านทานของฉนวน: | ≥ 100MΩ (100VDC) |
| 5 แรงดันพื้นผิว: | 2kDVC |
| 6 เวลาฤดูใบไม้ผลิ: | ≤ 6ms |
| 7 ความต้านทานวง: | 30โอห์ม |
| 8, แรงดันหมึกฉนวน: | 100VDC |
| (2) คุณสมบัติทางกล | |
| 1 ความน่าเชื่อถือ อายุการใช้งาน: | > 1 ล้านครั้ง |
| 2 รางปิด: |
0.1 ~ 0.4 มม. (ไม่มีแบบสัมผัส) 0.4 ~ 1.0 มม |
| 3 มาตรฐานด้านสุขภาพสำหรับพลังงาน: | กำลังไฟ 280g |
| 4 การโยกย้ายซิลเวอร์: |
ใน 55 ℃ ความชื้น 90%, 56 ชั่วโมงถัดมา,บรรทัดที่สองระหว่าง10MΩ/50VDC |
| 5, เงินออนไลน์ไม่มีการเกิดออกซิเดชัน, ไม่มีสิ่งสกปรก | |
| 6, ความกว้างของเงิน |
≥ 0.3 มม. ช่วงที่เล็กที่สุดของ 0.3 มม.ขอบเส้น <1 / 3,เดอะ ช่องว่างระหว่างบรรทัดของความกว้าง <1 / 4 |
| 7 มาตรฐานระยะห่างพิน | 2.54มม |
| 8, ตะกั่วต่อต้านความโค้ง, ด้วย d |
ลูกกลิ้งดันเส้นเหล็กเส้น 10 มม 80 อย่างต่อเนื่อง |
| (3) ประสิทธิภาพด้านสิ่งแวดล้อม | |
| 1 อุณหภูมิในการทำงาน: | -40 ℃ ~ +80 ℃ |
| 2 อุณหภูมิในการจัดเก็บ: | -40 ℃ ~ +85 ℃ อุณหภูมิ 95% ± 5% |
| 3 ความดันบรรยากาศ: | 86 ~ 106kDa |
| (4) ดัชนีการพิมพ์ | |
| 1 ส่วนเบี่ยงเบนขนาดการพิมพ์ |
± 0.15 มม. โค้ดชัดเจน ขอบไม่ดี ≤ 0.1 มม |
| 2 ส่วนเบี่ยงเบนของสี |
± 0.11 มม./100 มม. หุ้มฉนวนทั้งหมด หมึกซิลเวอร์ไลน์ |
| 3 ไม่มีการกระจายของหมึก เขียนไม่บกพร่อง | |
| 4 ความคลาดเคลื่อนของสีไม่เกินสอง | |
| 5,อาจมีรอยพับ,สีลอก | |
|
6, หน้าต่างโปร่งใสโปร่งใสสะอาด, สีสม่ำเสมอ, ไม่ใช่รอยขีดข่วนและสิ่งเจือปน |
|
Q1: คุณเป็นโรงงานหรือ บริษัท การค้าหรือไม่?
ตอบ: XingDa เป็นผู้ผลิต / โรงงาน PCB / FPC / PCBAเราเชี่ยวชาญใน PCB/PCBs Board 6 ปี
Q2: ไฟล์ PCB ของฉันปลอดภัยไหมถ้าฉันส่งให้คุณเพื่อการผลิต
ตอบ: เราเคารพอำนาจในการออกแบบของลูกค้าและจะไม่ผลิต PCB ให้กับผู้อื่นโดยไม่ได้
การอนุญาตของคุณสพท.เป็นที่ยอมรับ
Q3: คุณสามารถคัดลอกตัวอย่าง PCB โดยไม่มีไฟล์ Gerber ได้หรือไม่
ตอบ: ได้ เราสามารถโคลน PCB ตามตัวอย่างของคุณได้
Q4: คุณยอมรับการชำระเงินแบบใด?
ตอบ: TT/ Western Union/ Paypal/ Unistream
Q5: วิธีการจัดส่งของคุณคืออะไร?
ตอบ: 1. เรามีผู้จัดส่งของเราเองในการจัดส่งสินค้าโดย DHL, UPS, FEDEX, TNT, EMS
2. หากคุณมีผู้ส่งของคุณเอง เราสามารถร่วมมือกับพวกเขา
Q6: แล้ว MOQ ล่ะ?
A: สำหรับ PCB: 1 ชิ้น
สำหรับ PCBA: 1,000 ชิ้น
Q7: ตลาดหลักของคุณคืออะไร?
A:ยุโรป สหรัฐอเมริกา บราซิล รัสเซีย ตุรกี อิหร่าน ออสเตรีย สิงคโปร์...
